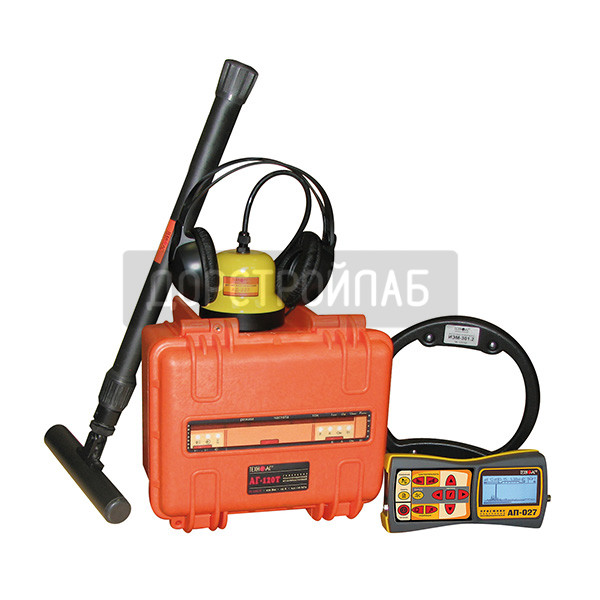

Трассотечеискатель "Атлет ТЭК-127АН"
Артикул: TA_atlet-tek-127an
Номер товара: 914
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
| Технические характеристики трассотечеискателя Атлет ТЭК-127АН | ||
| Генератор "АГ-120Т" | ||
| Частоты генерируемого сигнала, Гц | ||
| Частоты f1, f2, f3 («постоянные») | Выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. | |
| Частота f4 («временная») | Выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. | |
| Режимы генерации | ||
| Режим 1 | Непрерывный «НП» | |
| Режим 2 - Длительность импульса, мс - Частота следования импульсов, Гц | Кратковременные посылки «ПР» 100 1 | |
| Режим 3 - Длительность импульса, мс - Частота следования импульсов, Гц | Трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» 100 2,3 | |
| Режим 4 - Амплитуда импульса - Частота следования импульсов (ударов), уд/мин: - низкая - средняя - высокая - Длительность импульса | Генерация ударных импульсов «УР» (ударный режим) Равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК») 20 40 80 Минимально достаточная для производства удара механизмом УМ-112, задается автоматически | |
| Выходные параметры | ||
| Выходной ток, А | ||
| Максимальный в ручном режиме: - непрерывная и трехчастотная генерация, - импульсные посылки | 10 15 | |
| Задаваемый для автосогласования | Четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9 А с дискретностью 0,1 А и заносятся в энергонезависимую память | |
| Максимальное выходное напряжение, В | ||
| - При автономном питании - С добавлением внешнего аккумулятора 12В - При питании от сетевого блока | 220 330 140 | |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | ||
| - При автономном питании или от внешнего аккумулятора 24 В | 120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом | |
| - С добавлением внешнего аккумулятора 12 В | 180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом | |
| - От сетевого блока (СБП) | 70 на 0,7…200 Ом | |
| ПРИМЕЧАНИЕ: При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB. | ||
| Допустимое сопротивление нагрузки | ||
| - Любое - Ограничение тока на «низкоомных» нагрузках - «Uмакс» на «высокоомных» нагрузках | ||
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | ||
| Для минимального задаваемого тока (0,1 А): - при автономном питании - с добавлением внешнего аккумулятора 12 В | 4…2200 4…3300 | |
| Для максимального непрерывного тока (10 А): - при автономном питании - с добавлением внешнего аккумулятора 12 В | 0…1,2 0…1,8 | |
| Для максимального тока в импульсе (15 А): - при автономном питании - с добавлением внешнего аккумулятора 12 В | 0…0,8 0…1,2 | |
| Согласование с нагрузкой | ||
| - Автоматическое, обеспечивающее достижение заданного тока в нагрузке - Ручное | ||
| Источники питания | ||
| Встроенный аккумуляторный комплект | Два свинцово-кислотных герметизированных аккумулятора 12 В/12 Ач (технология AGM) с автоматической перекоммутацией: 12 В/24 Ач или 24 В/12 Ач | |
| Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час | ||
| - непрерывная генерация | 1,2 при 120 Вт автономно / 180 Вт с доп. акк. 12 В 3 при 60 Вт автономно / 90 Вт с доп. акк. 12 В | |
| - импульсные посылки одной частоты | 8 при 180 Вт автономно/270 Вт с доп. акк. 12 В 20 при 90 Вт автономно/130 Вт с доп. акк. 12 В | |
| - импульсные посылки трех частот | 4 при 120 Вт автономно / 180 Вт с доп. акк. 12 В 10 при 60 Вт автономно / 90 Вт с доп. акк. 12 В | |
| - генерация ударных импульсов с максимальной частотой 80 уд./мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) | |
| Время зарядки автономных аккумуляторов не более, час | 8 | |
| Сетевой блок для работы или зарядки аккумуляторов | Выходное напряжение 15 В, выходной ток 15 А max | |
| Допустимые внешние аккумуляторы | 11...14 В / 22…28 В ≥ 24 Ач | |
| Функциональные особенности | ||
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1 мин) | |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе | |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей рамочной антенны на частоте 8928 Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) | |
| Автоматическое повторное согласование в режиме «SIN» | - при отклонениях установленного тока нагрузки более ±2 dB | |
| Конструктивные параметры | ||
| Выходной усилитель мощности | Импульсный, технология CLASS D(BD), КПД > 80% | |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» | |
| Управление | Девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 | |
| Вес электронного блока, не более, кг | 12 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 (пылеводонепроницаемый ударопрочный корпус) | |
| Приемник "АП-027" | ||
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Электромагнитный датчик "ЭМД-247" | |
| Тип преобразователя | Резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
| Датчик акустический "АД-227" | |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,2 |
| Индукционная антенна "ИЭМ-301.3" | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| Производитель | ТЕХНО-АС |
