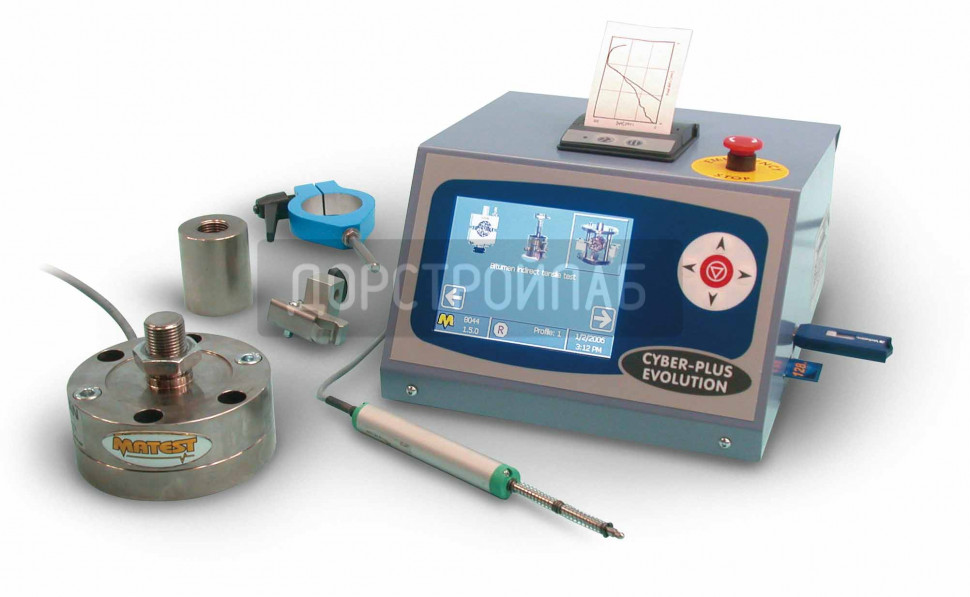

Система сбора данных Matest Cyber-Plus 8 Evolution B044N-SET

8-канальная система система сбора данных Matest Cyber-Plus 8 Evolution B044N-SET предназначена для сбора и обработки данных, а также модернизации любых типов машин (не только Матест).

Используется с:

• CBR моторизованным нагружающим тестером мод. S211 KIT;
• Нагружающей рамой Маршалла с динамометрическим кольцом, мод. B042 KIT.

Cyber-Plus 8 Evolution позволяет:

• Получать данные с 8 аналоговых / цифровых каналов: нагружающих ячеек и потенциометрических преобразователей перемещения.
• Выполнять следующие испытания:
  • прочность на растяжение: EN 12697-23 / ASTM D4123;
  • по Маршаллу: EN 12697-34 / ASTM D1559 / CNR №30 BS 598:107 / NF P98-251-2;
  • CBR-ТЕСТ: EN 13286-47 / CNR / UNI 10009 ASTM D1883 / BS 1377 / NF P94-078;
  • определение водоустойчивости образцов асфальта: EN 12697-12;
  • одноосное сжатие: ASTM D2166.
• Дистанционно управлять посредством ПК и ПО UTM 2.

Характеристики аппаратного обеспечения:

• 8 независимых каналов для датчиков и потенциометрических преобразователей или тензодатчиков;
• Аналоговый вход: ±20 мВ и ±5 В;
• Питание по аналоговым каналам: 5 и 3 В;
• Разрешение: 24 Бит;
• Сбор данных до 200 считываний в секунду для каждого канала;
• Графический цветной сенсорный дисплей 1/4 VGA;
• Безопасный дискретный выходной сигнал;
• Часы-календарь.

Характеристики встроенного ПО:

• Отображение значений деформации, измеряемых четырьмя преобразователями линейного перемещения;
• Отображение значений нагружения, измеряемого тензометрическими преобразователями;
• Отображение даты и времени;
• Графическое отображение результатов измерения;
• Линеаризация на 20 шагов задается пользователем;
• Полуавтоматическая настройка и калибровка подсоединенных преобразователей;
• Автоматический расчет и отображение всех результатов в соответствии со стандартом;
• Автоматическая корректировка оси для тестов CBR/Маршалла;
• Выбор времени / даты и языка (немецкий, испанский, польский, итальянский, английский, французский);
• Настройка всех параметров теста: процента завершения теста, сигнализации, нулевого порога, расчет параметров;
• Иконки функциональных клавиш;
• Неограниченное количество файлов для каждого типа теста;
• Защитная функция автоматической остановки машины при достижении максимальной нагрузки и деформации;
• Информационные сообщения (сигнализация, установка ячейки и преобразователя и т.д.);
• Печать результатов на встроенном принтере (принадлежность C127N) и управление / передача данных через Ethernet.

B044N-SET комплект состоит из:

• B044N - CYBER-PLUS 8 EVOLUTION для сбора и обработки данных. Электропитание: 230 В, 50/60 Гц.
• S336-14 - преобразователя линейного перемещения, ход 50 мм, линейность ±0,1% в комплекте с кабелем и разъемом.
• S337-34 - прецизионного датчика нагружения на 50 кН, в комплекте с кабелем и разъемом.
• Принадлежностей для фиксации на машинах датчиков и преобразователей.

Поставляются с сертификатом калибровки. Каждый элемент можно заказать отдельно.

Принадлежности:

• S218-01N - ПО UTM2 (Universal Testing Machine 2)
  • Версия: одноосное сжатие;
  • Стандарт: ASTM D2166.
• S218N - ПО UTM2 (Universal Testing Machine 2)
  • Версия: CBR-тест;
  • Стандарты: EN 13286-47 / CNR / UNI 10009 / ASTM D1883 / BS 1377 / NF P94-078.
• B043-02N - ПО UTM2 (Universal Testing Machine 2)
  • Версия: определение предела прочности на растяжение при расколе
  • Стандарты: EN 12697-23 / ASTM D4123 / CNR № 134.
• B043-01N - ПО UTM2 (Universal Testing Machine 2)
  • Версия: Маршалл тест
  • Построение графика: "X/Y нагружение/деформация"
  • Стандарты: EN 12697-34 / CNR № 30 / ASTM D1559 / BS 598:107 / NF P98-251-2.
• H009-01 - ПК с 17" LCD монитором, клавиатурой, мышкой, соединительными кабелями и установленным приобретенным ПО.
• С127N - встраиваемый графический принтер.
• С128 - лазерный принтер с прямым подключением к CYBER-PLUS 8.
