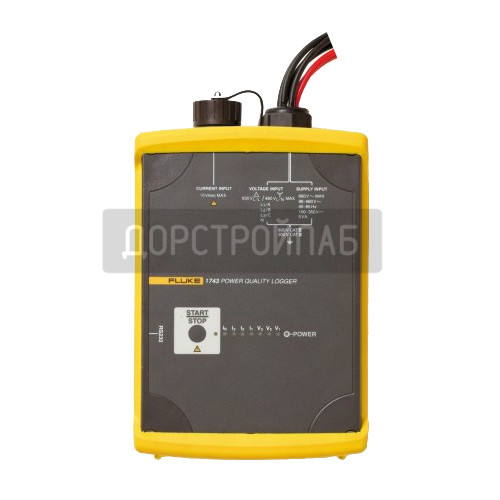

Регистратор качества электроэнергии Fluke 1743 Basic
Номер товара: 1060
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Поверка не включена в стоимость
Загрузки:
| Технические характеристики регистратора качества электроэнергии Fluke 1743 Basic | |
| Исходная погрешность | Относится к эталонным условиям и имеет срок гарантии два года |
| Гарантия | 2 года |
| Интервал перекалибровки | рекомендуемый срок - 2 года |
| Эталонные условия | 23 °C ± 2 K; 74 °F ± 2 K, Vm=230 В ± 10%, 50 Гц ± 0, 1 Гц или 60 Гц ± 0, 1 Гц |
| Чередование фаз | L1, L2, L3 |
| Длина интервала | 10 минут |
| Разъем Wye | (L1, L2, L3 относительно N) |
| Сетевой адаптер | 88 В ... 265 В переменного тока |
| Условия окружающей среды | |
| Диапазон рабочих температур | от -10 °C до 55°C; от 14 °F до 131°F |
| Диапазон эксплуатационных температур | от 0 °C до 35°C; от 32 °F до 95°F |
| Диапазон температур хранения | от -20 °C до 60°C; от 4 °F до 140°F |
| Диапазон эталонных температур | 23 °C ± 2 K; 74 °F ± 2 K |
| Относительная влажность | Класс C2 согласно IEC 60654-1 |
| Корпус | надежные, полностью изолированные корпус и принадлежности |
| Тип защиты | IP65 в соответствии с EN 60529 |
| Безопасность | IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция |
| Тип напряжения тестирования | 5, 2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с |
| Электромагнитная совместимость | |
| Излучение | IEC/EN 61326-1, EN55022 |
| Помехоустойчивость | IEC/EN 61326-1 |
| Измерение напряжения и тока | |
| Входное напряжение | |
| Входной диапазон VI P-N | не более 480 В переменного тока |
| Входной диапазон VI P-P | не более 830 В переменного тока |
| Макс. напряжение перегрузки | 1, 2 ВI |
| Выбор входного диапазон | Программирование задания |
| Разъемы | P-P или P-N, одно- или трехфазное |
| Номинальное напряжение VN | <= 999 кВ с силовыми трансформаторами и коэффициентом трансформации |
| Входное сопротивление | Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм |
| Внутренняя ошибка | 0, 1 % от значения напряженияI |
| Трансформатор напряжения | Коэффициент: <999 кВ /ВI |
| Выбор нормы | Программирование задания |
| Токовый вход с гибкими проводниками | |
| Входные диапазоны II L1 или A, L2 или B, L3 или C, N | 15 А / 150 А / 1500 А / 3000 А перем. Тока |
| Диапазон измерения | 0, 75 А … 3000 А перем. Тока |
| Внутренняя ошибка | < 2 % от II |
| Воздействие расположения | Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм |
| Влияние поля рассеяния | < ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм |
| Температурный коэффициент | < 0, 05 % / K |
| Текущий трансформатор | Коэффициент <= 999 кА / II |
| Выбор диапазона | Программирование задания |
| Связь | 3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем |
| Входной ток для зажима | |
| Входные диапазоны II L1 или A, L2 или B, L3 или C, N | 0, 5 В номинальное (для II) 1, 4 Vпик |
| Внутренняя погрешность | < 0, 3 % от II |
| Макс. Перегрузка | 10 В перем. Тока |
| Входное сопротивление | Прибл. 8, 2 кОм |
| Текущий трансформатор | Коэффициент сопр.<= 999 кА / II |
| Системы электропитания | Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой |
| Регистратор | |
| Сетевой адаптер | |
| Функциональный диапазон | от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T |
| Потребление электроэнергии | 5 Вт |
| Продолжительность работы от источника бесперебойного питания | 3 с конденсаторный |
| Плавкий предохранитель | источник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В) |
| Экран, индикаторы | Светодиодные индикаторы состояния и уровней напряжения |
| Память(Флэш-память-EPROM объемом 8 МБ) | |
| Интервалы | 12000 интервалов для периода > 85 дней с интервалом 10 мин.|
| Таблица регистрации событий | > 13000 |
| Модель памяти | линейная, циклическая |
| Интерфейс | Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь |
| Размеры | 170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма) |
| Вес | прибл. 2 кг |
| Измерение | |
| Преобразователь температуры A/D | 16 бит, частота выборки: 10, 24 кГц |
| Фильтр НЧ фильтрации | FIR-фильтр, fc =4, 9 кГц |
| Частота, чувствительность | Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц |
| Длина интервала | 1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут |
| Усредненное время для мин/макс значений | ½, 1 период сетевой частоты, 200 мс, 1, 3, 5 с. |
| Временная ось | Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K |
| Поверка | Нет |
| Производитель | Fluke |
