Прибор диагностики свай ПДС-МГ4 (версия 2)
Прибор диагностики свай ПДС-МГ4 предназначен для локализации дефектов (трещины, деформации профиля поперечного сечения сваи) в свае, забитой в различные грунты, а также для определения глубины забивки свай. Прибор может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

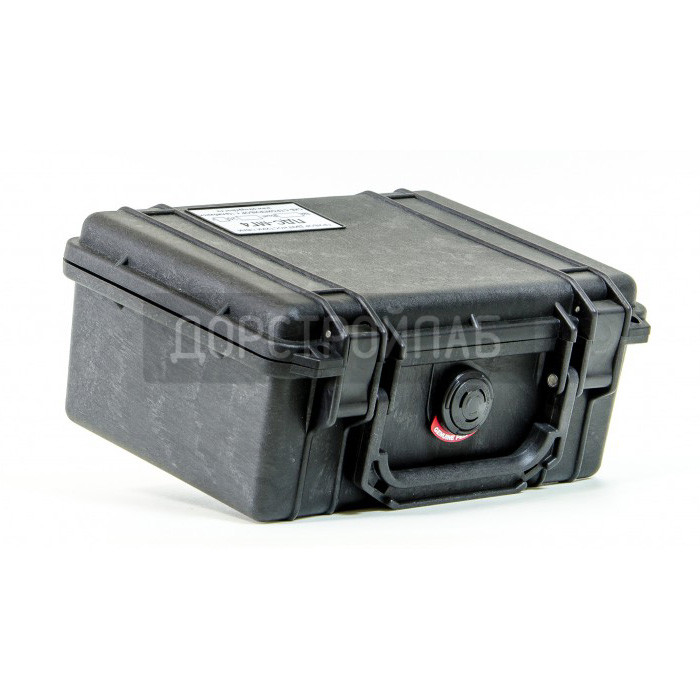

Прибор состоит из электронного блока, одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. Электронный блок размещен в ударопрочном корпусе фирмы PELI. По спецзаказу: приспособления для установки датчиков на грунт; молоток со встроенным пьезодатчиком для контроля силы удара; темпер для возбуждения упругих волн в грунте.
Прибор диагностики свай ПДС-МГ4 применяется так же при сейсморазведке и спектральной сейсморазведке. Прибор используется на наличие пустот при обследовании фундаментных плит или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
Технические характеристики
| Наименование характеристик | ПДС-МГ4 |
| Количество измерительных каналов | 2 |
| Рабочая полоса частот, Гц | 10 - 8000 |
| Частота дискретизации, кГц | 62,5 |
| Число отсчетов при измерении | 2048 - 16384 |
| Динамический диапазон, дБ | от 0 до 60 |
| Регулируемый усилитель, дБ | от 0 до 26 |
| Габаритные размеры, мм | 240×200×110 |
| Масса прибор, не более, кг | 3 |
| Комплектация и цена | Базовый комплект поставки (версия 1) | Доп. комплектация 1 (диагностика свай) (версия 2) |
Доп. комплектация 2 (диагностика свай и сейсморазведка) (версия 3) |
| Блок электронный ПДС-МГ4 | 1 | 1 | 1 |
| Сейсмоприемник | 1 | 1 | 1 |
| Молоток ударный | 1 | 1 | 1 |
| Молоток с датчиком силы | 1 | 1 | |
| Приспособления для крепления сейсмоприемников на грунт | 1 | ||
| Темпер | 1 | ||
| Кабель связи с ПК | 1 | 1 | 1 |
| Диск с программным обеспечением | 1 | 1 | 1 |
| Руководство по эксплуатации. Паспорт | 1 | 1 | 1 |
| Упаковочный футляр | 1 | 1 | 1 |
Комплект поставки
Электронный блок, молоток с демпфером, сейсмоприемник, кабель USB, диск с
программным обеспечением, зарядное устройство.
По спецзаказу: молоток с встроенным пьезодатчиком, сейсмоприемник, темпер,
приспособление для установки сейсмоприемника на грунт.
Гарантийный срок эксплуатации 18 месяцев.
Метрологическое и сервисное обслуживание в течение всего срока эксплуатации.
| Производитель | СКБ Стройприбор |
| Комплектация | Версия 2 |
