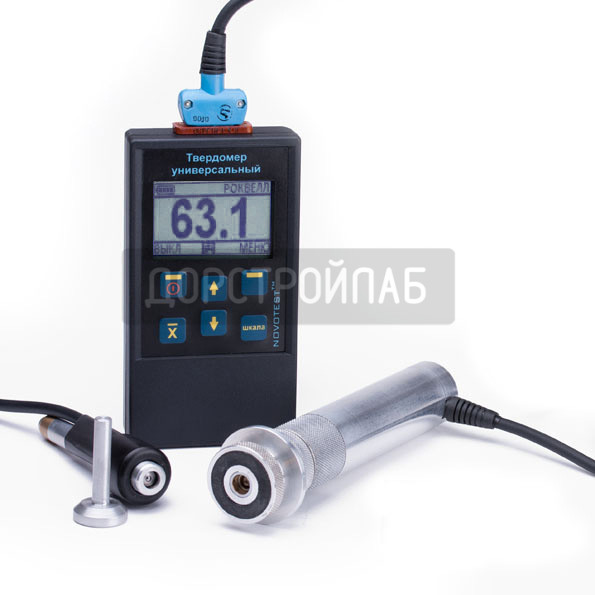

Комбинированный универсальный твердомер NOVOTEST Т-УД2
Комбинированный универсальный твердомер NOVOTEST Т-УД2 - это модель начального уровня в линейке твердомеров NOVOTEST.
Такой твердомер использует два способа измерения: ультразвуковой контактный импеданс (UCI) и динамический (Либа). Пользователь может одним прибором контролировать любые изделия из металлов и сплавов практически без ограничения по структуре, конфигурации, массе, термической и механической обработки объекта контроля.
Назначение
Измерение твердости черных и цветных металлов, чугуна и различных сплавов по следующим шкалам:
- Бринеллю в диапазоне 90-450 HB
- Роквеллу в диапазоне 20-70 HRC
- Виккерсу в диапазоне 230-940 HV
Также твердомер NOVOTEST Т-УД2 имеет пользовательский режим калибровки и набор шкал. Таким образом, можно измерять твердости металлов отличающихся от сталей по своим свойствам.
Особенности
- два датчика в комплекте (ультразвуковой и динамический датчики)
- возможность оценить степень термической обработки и ее качество (УЗ-датчик)
- измерение твердости изделий, имеющих крупнозернистую структуру (динамический датчик)
- возможность измерения твердости таких малоразмерных деталей
- контроль твердости для плохо подготовленной поверхности (динамический датчик)
- графический индикатор с подсветкой
- прибор не имеет ограничений для контроля твердости изделий
- возможность самостоятельной калибровки прибора
- наличие пользовательских шкал для калибровки
- наличие индикатора заряда батареи твердомера
- автоматическое распознавание прибором датчика
- морозостойкий дисплей
- питание прибора от аккумуляторов типа АА или обычных батареек
- канал связи с компьютером и специализированное программное обеспечение
- встроенная память для сохранения измерений
- обновленное меню
Твердомер стандартно комплектуется датчиком У1 (50Н). По заказу может быть укомплектован преобразователем У1 (10Н). С помощью датчиков возможно решать широкий круг задач:
| Нагрузка | Модель преобразователя | Особенности | Основные применения |
|
|
|
Основной тип преобразователя. Для начала измерения необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности изделия. | Различные цементированные и термообработанные изделия (шестерни, сварные швы, зубья, валы, турбины, различные зоны термического влияния). |
| 10 Н (1 кг) | У1 (10Н) | Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих повышенные требования. Для начала измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности. | Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. Также пилы, подшипники, боковые поверхности зубьев. |
Технические характеристики
|
Диапазон измерения твердости:
по Роквеллу, HRC по Бринеллю, НВ по Виккерсу, HV временного сопротивления (предела прочности), Мпа |
20 - 70 90 - 450 230 - 940 370 - 1740 |
| Основная погрешность измерения: |
+/- 2 ед. HRC; +/- 10ед. HB; +/- 15 HV |
| Габаритные размеры, мм |
122х65х23 |
| Рабочий диапазон температур, °С |
от -20 до + 50 |
| Питание |
2 элемента питания типа АА |
| Время непрерывной работы, ч, не менее |
20 |
| Масса электронного блока с батареей, не более, кг |
0,2 |
Требования к объекту контроля
| Для динамического датчика | Для ультразвукового датчика | |
| Шероховатость не более, Ra | 3.2 | 2.5 |
| Радиус кривизны не менее, мм | 10 | 5 |
| Масса, не менее, кг | 5 | 0,1 |
| Толщина не менее, мм | 10 | 1 |
Комплект поставки
- электронный блок твердомера;
- ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей;
- 2 аккумулятора с зарядным устройством;
- датчик динамический Д1;
- компакт-диск с программным обеспечением;
- паспорт, руководство пользователя;
- сумка с плечевым ремнем;
- кабели;
- упаковочная тара.
Дополнительные опции для заказа
- поверка;
- дополнительные датчики различного типа;
- аккумулятор;
- меры твердости;
- зарядное устройство;
- чехол для твердомера.
| Производитель | Новотест |
