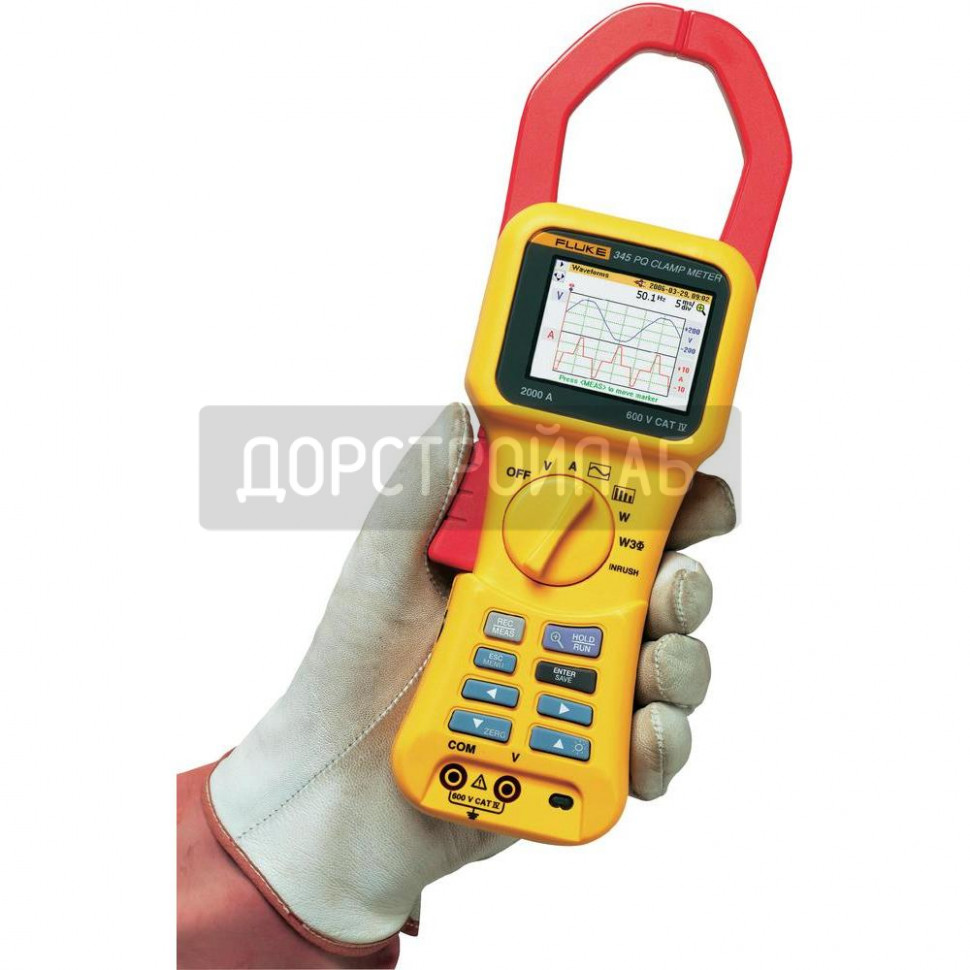

Клещи Fluke 345 для измерения качества электроэнергии
Артикул: RC_2584181
Номер товара: 1274
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
Поверка не включена в стоимость
Загрузки:
| Технические характеристики клещей для измерения качества электроэнергии Fluke 345 | ||
| Дисплей | Цветной трансмиссивный ЖК-дисплей размерами 320 x 240 пикселов (70мм по диагонали) с 2-уровневой подсветкой | |
| Питание | ||
| Батарея | 6 щелочных 1,5В типа AA MN 1500 или IEC LR6 | |
| Стандартное время работы батареи | > 10 часов (при полной подсветке) | |
| > 12 часов (при сниженной подсветке) | ||
| Входное напряжение | 110/230 В 50/60 Гц | |
| Выходные параметры | 15 В постоянного тока, 300мА | |
| Условия окружающей среды (только для использования в помещениях) | ||
| Рекомендуемые условия | Значения точности указаны для температуры 23?C ± 1?C | |
| Рабочая температура | От 0°C до 50°C | |
| Температурный коэффициент при измерениях тока | ≤ ± 0,15 % от показаний на 1°C | |
| Температурный коэффициент при измерениях напряжения | ≤ ± 0,15 % от показаний на 1°C | |
| Допустимая относительная влажность | 80 % для температур до 31°C с уменьшением по линейному закону до 50% относительной влажности при 40°C | |
| Максимальная высота над уровнем моря | 2000 м | |
| Электробезопасность | ||
| Стандарт | 600 В CAT IV согласно стандарту IEC 61010-1, двойная или повышенная изоляция, степень загрязнения 2 | |
| Степень защиты | IP40 согласно стандарту EN60529 | |
| Измерение тока | 600 В истинных среднеквадратичных значений переменного тока или постоянного тока между неизолированным проводником и землей | |
| Измерение напряжения | 600 В истинных среднеквадратичных значений переменного тока или постоянного тока между входным зажимом и землей или 825В между включенными фазами (схема соединения треугольником) | |
| Электромагнитная совместимость | ||
| Излучение | Соответствие классу A согласно стандарту IEC/EN 61326-1:1997 | |
| Помехоустойчивость | Согласно стандарту IEC/EN 61326-1:1997, дополнение C, критерий эффективности функционирования B | |
| Механические характеристики | ||
| Габаритные размеры (длина x ширина x высота) | 300мм x 98мм x 52мм | |
| Вес (с элементами питания) | 820 г | |
| Ширина открытия клещей | 60 мм | |
| Размер клещей | 58 мм в диаметре | |
| Чистка | Прибор можно чистить тканью, пропитанной изопропанолом. Не допускается использование абразивных чистящих средств и растворителей. | |
| Измерение тока (постоянного, среднеквадратичного значения постоянного тока, среднеквадратичного значения переменного тока) | ||
| Диапазон измерения | От 0 до 2000 А постоянного тока или 1400 А среднеквадратичного значения переменного тока | |
| Функция автоматического выбора диапазона | 40 А / 400 А / 2000 А | |
| Разрешение | 10 мА в диапазоне 40 А | |
| 100 мА в диапазоне 400 А | ||
| 1 А в диапазоне 2000 А | ||
| Погрешность: при измерениях постоянного тока и среднеквадратичного значения постоянного тока | ||
| I > 10 А: | ± 1,5 % от показания ± 5 единиц младшего разряда | |
| I < 10 А: | ± 0,2 А | |
| Погрешность: Режим измерения средних значений (AVG) | ||
| I > 10 А: | ± 3 % от показания ± 5 единиц младшего разряда | |
| I < 10 А: | ± 5 А | |
| Погрешность: Режим измерения пиковых значений (Pk) | ||
| I > 10 А: | ± 5 % от показания ± 5 единиц младшего разряда | |
| I < 10 А: | ± 5 А | |
| Погрешность: Режим измерения ампер-часов (AHr) | ||
| I > 10 А: | ± 2 % от показания ± 5 единиц младшего разряда | |
| I < 10 А: | ± 0,5 А час | |
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) | ||
| 1,1 ≤ CF < 3: | ± 3 % от показания ± 5 единиц младшего разряда | |
| 3 ≤ CF < 5: | ± 5 % от показания ± 5 единиц младшего разряда | |
| Разрешение: | 0,01 | |
| Погрешность: Режим измерения пульсаций (RPL) | ||
| 2 % ≤ RPL < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда | |
| 100 % ≤ RPL < 600 %: | ± 5 % от показания ± 5 единиц младшего разряда | |
| Разрешение: | 0,1 % | |
| Постоянный ток Idc > 5 А, переменный ток Iac > 2 А | ||
| Измерение напряжения (постоянного, среднеквадратичного значения постоянного напряжения, среднеквадратичного значения переменного напряжения) | ||
| Диапазон измерения | От 0 до 825 В постоянного напряжения или среднеквадратичного значения переменного напряжения | |
| Функция автоматического выбора диапазона | 4 В / 40 В / 400 В / 750 В | |
| Разрешение | 1 мВ в диапазоне 4 В | |
| 10 мВ в диапазоне 40 В | ||
| 100 мВ в диапазоне 400 В | ||
| 1 В в диапазоне 750 В | ||
| Погрешность: при измерениях постоянногоф напряжения и среднеквадратичного значения постоянного напряжения | ||
| V > 1 В: | ± 1 % от показания ± 5 единиц младшего разряда | |
| V < 1 В: | ± 0,02 В | |
| Погрешность: Режим измерения средних значений (AVG) | ||
| V > 1 В: | ± 3 % от показания ± 5 единиц младшего разряда | |
| V < 1 В: | ± 0,03 В | |
| Погрешность: Режим измерения пиковых значений (Pk) | ||
| V > 1 В: | ± 5 % от показания ± 5 единиц младшего разряда | |
| V < 1 В: | ± 0,03 В | |
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) | ||
| 1,1 ≤ CF < 3: | ± 3 % от показания ± 5 единиц младшего разряда | |
| 3 ≤ CF < 5: | ± 5 % от показания ± 5 единиц младшего разряда | |
| Разрешение: | 0,01 | |
| Погрешность: Режим измерения пульсаций (RPL) | ||
| 2 % ≤ RPL < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда | |
| 100 % ≤ RPL < 600 %: | ± 5 % от показания ± 5 единиц младшего разряда | |
| Разрешение: | 0,1 % | |
| Постоянное напряжение Vdc | 0,5 В | |
| переменное напряжение Vac | 0,2 В | |
| Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц | ||
| Максимальное напряжение равно 1 000 В, среднеквадратичное значение | ||
| среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) | ||
| Гармоники | ||
| Суммарный коэффициент искажений (THD) | ||
| 1 % ≤ THD < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда | |
| 100 % ≤ THD < 600 %: | ± 5 % от показания ± 5 единиц младшего разряда | |
| Разрешение: | 0,1 % | |
| Коэффициент искажения (DF) | ||
| 1 % ≤ DF < 100 %: | ± 3 % от показания ± 5 единиц младшего разряда | |
| Разрешение: | 0,1 % | |
| H02 ≤ Vгарм. < H13: | ± 5 % ± 2 разряда | |
| H13 ≤ Vгарм. < H30: | ± 10 % ± 2 разряда | |
| Все измерения производятся до 30-ой гармоники (40-я гармоника в диапазоне от 15 Гц до 22 Гц) | ||
| Частотные диапазоны основной гармоники F0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц | ||
| Среднеквадратичное значение переменного напряжения Vacrms > 1 В | ||
| Измерение мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) | ||
| Диапазон измерения | От 0 до 1650кВт для постоянного тока или до 1200кВт для переменного тока | |
| Функция автоматического выбора диапазона | 4кВт, 40кВт, 400кВт, 1650кВт | |
| Разрешение | 1Вт в диапазоне 4кВт | |
| 10Вт в диапазоне 40кВт | ||
| 100Вт в диапазоне 400кВт | ||
| 1кВт в диапазоне 1200кВт | ||
| Погрешность | ± 2,5 % от показания ± 5 единиц младшего разряда | |
| W1Ø < 2кВт ± 0,08кВт | ||
| W3Ø < 4кВт ± 0,25кВт | ||
| Измерение полной мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) | ||
| Диапазон измерения | От 0 до 1650кВА для постоянного тока или до 1200кВА для переменного тока | |
| Функция автоматического выбора диапазона | 4кВА, 40кВА, 400кВА, 1650кВА | |
| Разрешение | ||
| в диапазоне 4кВА | 1ВА | |
| в диапазоне 40кВА | 10ВА | |
| в диапазоне 400кВА | 100ВА | |
| в диапазоне 1200кВА | 1кВА | |
| Погрешность при полной мощности > 2кВА: | ± 2,5 % от показания ± 5 единиц младшего разряда | |
| Погрешность при полной мощности > 2кВА: | ± 0,08кВА | |
| Измерение реактивной мощности (однофазные и трехфазные системы) | ||
| Диапазон измерения | От 0 до 1250кВАР | |
| Функция автоматического выбора диапазона | 4кВАР, 40кВАР, 400кВАР, 1200кВАР | |
| Разрешение | 1 ВАР в диапазоне 4кВАР | |
| 10 ВАР в диапазоне 40кВАР | ||
| 100 ВАР в диапазоне 400кВАР | ||
| 1кВАР в диапазоне 1200кВАР | ||
| Погрешность при реактивной мощности > 4кВАР: | ± 2,5 % от показания ± 5 единиц младшего разряда | |
| Погрешность при реактивной мощности > 4кВАР: | ± 0,25кВАР | |
| Диапазон коэффициента мощности (PF) | 0,3 < PF < 0,99 | |
| Коэффициент мощности (однофазные и трехфазные системы) | ||
| Диапазон измерения | Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) | |
| Разрешение | 0,001 | |
| Погрешность | ± 3° | |
| Диапазон частот | от 15Гц до 1кГц | |
| Коэффициент реактивной мощности (однофазные и трехфазные системы) | ||
| Диапазон измерения | Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) | |
| Разрешение | 0,001 | |
| Погрешность | ± 3° | |
| Диапазон частот | От 15 до 22 Гц и от 45 Гц до 65 Гц | |
| Измерение энергии (кВт•ч) | ||
| Диапазон измерения | 40 000кВтч | |
| Функция автоматического выбора диапазона | 4кВтч, 40кВтч, 400кВтч, 4 000кВтч, 40 000кВтч | |
| Разрешение | 1Вт ч в диапазоне 4кВтч | |
| 10Вт ч в диапазоне 40кВтч | ||
| 100Вт ч в диапазоне 400кВтч | ||
| 1кВтч в диапазоне 4 000кВтч | ||
| 10кВтч в диапазоне 40 000кВтч | ||
| Погрешность при энергии > 2кВтч: | ± 3 % ± 5 разряда | |
| Погрешность при энергии < 2кВтч: | ± 0,08кВтч | |
| Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности) | ||
| Диапазон частот: | Постоянный ток и в диапазоне от 15Гц до 1кГц | |
| Диапазон тока: | От 10 А до 1400 А (среднеквадратичное значение) | |
| Диапазон напряжения: | от 1В до 825В (среднеквадратичное значение) | |
| Максимальные значения на входе: | 825 В (среднеквадратичное значение)/1400 А (среднеквадратичное значение) | |
| Значения при перегрузке: | 1 000 В (среднеквадратичное значение)/10 000 А Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц. Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 | |
| Измерение частоты (на источниках тока или напряжения) | ||
| Диапазон измерения | От 15Гц до 1кГц | |
| Разрешение | 0,1 Гц | |
| Погрешность | В диапазоне от 15 Гц до 22 Гц ± 0,5 % от показания | |
| В диапазоне от 40 Гц до 70 Гц ± 0,5 % от показания | ||
| В диапазоне от 15 Гц до 1000 Гц ± 1 % от показания | ||
| Диапазон тока | От 10А до 1400А (среднеквадратичное значение) | |
| Диапазон напряжения: | от 1В до 825В (среднеквадратичное значение) | |
| Функция Scope (осциллограф) | ||
| Измерение тока | ||
| Диапазоны: | 10 А / 20 А / 40 А / 100 А / 200 А / 400 А / 1000 А / 2000 А | |
| Разрешение: | 1 А в диапазоне 40 A | |
| 10 А в диапазоне 400 А | ||
| 50 А в диапазоне 2000 А | ||
| Погрешность: | ± 3 % от показания ± 1 пиксель | |
| Значения при перегрузке: | 10 000 А | |
| Измерение напряжения | ||
| Диапазоны: | 4 В / 10 В / 20 В / 40 В / 100 В / 200 В / 400 В / 1000 В | |
| Разрешение: | 100 мВ в диапазоне 4 В | |
| 1 В в диапазоне 40 В | ||
| 10 В в диапазоне 400 В | ||
| 31,25 В в диапазоне 1000 В | ||
| Погрешность: | ± 2 % от показания ± 1 пиксель | |
| Значения при перегрузке: | 1000 В (среднеквадратичное значение) | |
| Диапазон частот: | Постоянный ток и в диапазоне от 15Гц до 600кГц | |
| Временная ось | 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление | |
| Частота обновления | 0,5 секунд | |
| Максимальная частота дискретизации | 15,625 кГц | |
| Функция измерения пусковых токов | ||
| Диапазоны: | 40 А, 400 А и 2000 А | |
| Разрешение | 10 мА в диапазоне 40 А | |
| 100 мА в диапазоне 400 А | ||
| 1 А в диапазоне 2000 А | ||
| Погрешность при I > 10 А: | ± 5 % от показания ± 1 пиксель | |
| Погрешность при I < 10 А: | ± 5 А | |
| Значения при перегрузке | Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 | |
| Среднеквадратичный ток является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) | ||
| Время записи | 1с, 3с, 10с, 30с, 100с и 300с | |
| Максимальная частота дискретизации | 15,625 кГц | |
| Интерфейс | ||
| Интерфейс | USB для соединения с ПК | |
| Пр грамма Power Log для загрузки данных, анализа и составления отчетов | ||
| Утилита 345 Upgrade для установки новых версий встроенного программного обеспечения | ||
| Память для хранения записей | ||
| Области памяти | Предусмотрены три области памяти, которые можно использовать по отдельности или вместе, как одну большую область памяти | |
| Периоды усреднения | 1с, 2с, 5с, 10с, 30с, 1мин., 5мин., 10мин., 15мин. и устанавливаемый пользователем | |
| Поверка | Нет |
| Производитель | Fluke |
