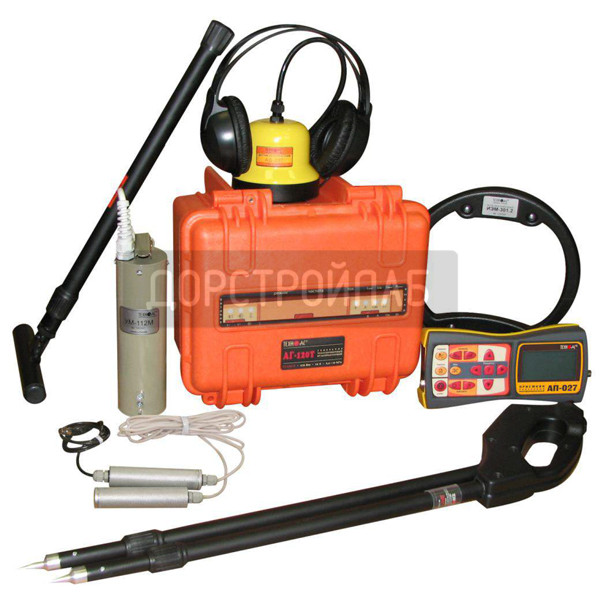

Кабелетрассотечеискатель "Атлет ТЭК-120ГАЗ-4Н"
Артикул: TA_atlet-tek-120gaz-4
Номер товара: 896
Сделайте заказ сейчас и получите дополнительную персональную скидку!
Звоните: +7 (499) 381-46-46, пишите: mail@dorstroylab.ru
| Технические характеристики кабелетрассотечеискателя Атлет ТЭК-120ГАЗ-4Н | |
| Генератор "АГ-120Т" | |
| Частоты генерируемого сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
| частота f4 («временная») | выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 длительность импульса, мс частота следования импульсов, Гц | кратковременные посылки «ПР» 100 1 |
| режим 3 длительность импульса, мс частота следования импульсов, Гц | трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» 100 2,3 |
| режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса | генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК») 20 40 80 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры | |
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и трехчастотная генерация - импульсные посылки | 10 15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока | 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании или от внешнего аккумулятора 24В | 120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом |
| - с добавлением внешнего аккумулятора 12В | 180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом |
| - от сетевого блока (СБП) | 70 на 0,7…200 Ом |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. | |
| Допустимое сопротивление нагрузки любое. Огранич. тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. | |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | |
| для минимального задаваемого тока (0,1А) - при автономном питании -с добавлением внешнего аккумулятора 12В | 4…2200 4…3300 |
| для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В | 0…1,2 0…1,8 |
| для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего ак-кумулятора 12В | 0…0,8 0…1,2 |
| Согласование с нагрузкой | |
| - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное | |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
| Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час | |
| - непрерывная генерация | 1,2 при 120Вт автономно/180Вт с доп. акк. 12В 3 при 60Вт автономно/90Вт с доп. акк. 12В |
| - импульсные посылки одной частоты | 8 при 180Вт автономно/270Вт с доп. акк. 12В 20 при 90Вт автономно/130Вт с доп. акк. 12В |
| - импульсные посылки трех частот | 4 при 120Вт автономно/180Вт с доп. акк. 12В 10 при 60Вт автономно/90Вт с доп. акк. 12В |
| - генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки автономных аккумуляторов не более, час | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22…28В ≥24Ач |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Автоматическое повторное согласование в режиме «SIN» | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Вес электронного блока, не более, кг | 12 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Класс климатической защиты | IP54 (пылеводонепроницаемый ударопрочный корпус) |
| Приемник "АП-027" | ||
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Электромагнитный датчик "ЭМД-247" | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Датчик акустический "АД-227" | |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
| Индуктивная антенна "ИЭМ-301.3" | |
| Тип построения | Параллельный резонансный контур |
| Частота резонанса | 8192 |
| Диаметр, мм | 240 |
| Масса, не более, кг | 0,6 |
| Механизм ударный "УМ-112М" | |
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки - | любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
| Датчик контроля изоляции "ДКИ-117" | |
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» | 0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм | для угла раствора 30º - 550 для угла раствора 60º - 880 |
| Длина штанг, не более, мм - в рабочем положении - в транспортном положении | 780 490 |
| Вес, не более, кг | 0,8 |
| Датчик определитель дефектов коммуникации "ДОДК-117" | |
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника. |
| Коэффициент усиления предварительного усилителя, дб | 40 |
| Производитель | ТЕХНО-АС |
