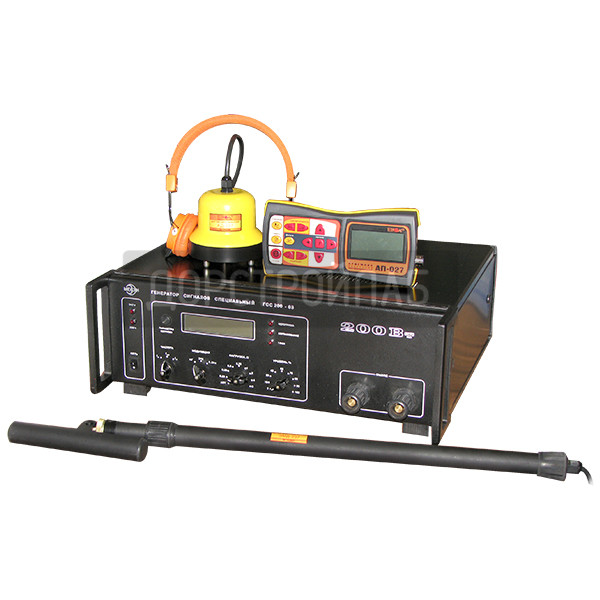

| Технические характеристики кабелетрассоискателя Атлет ТЭК-227АН |
| Генератор "ГСС-200" |
| Выходная мощность при работе на согласованную нагрузку, не менее, Вт | 200 |
| Частота генерации, Гц | 512, 1024, 8192, "ШП", "ФНЧ", "ПФ" |
| Диапазон сопротивлений согласованной нагрузки, Ом | 0,25 … 8 |
| Количество диапазонов согласования | 8 |
| Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт | 300 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 187 до 242 |
| Габаритные размеры прибора, не более, мм | 490х480х180 |
| Масса, не более, кг | 17 |
| Приемник "АП-027" |
| ПАРАМЕТР | ДАТЧИКИ |
| ЭМД/ДКИ/ДОДК/КИ | АД |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
| Головные телефоны -синтезированный звук ЧМ. | - |
| Встроенный излучатель - синтезированный звук ЧМ. |
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
| Время непрерывной работы, не менее | 20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС |
| Класс защиты от внешних воздействий | IP54 |
| Габаритные размеры электронного блока | 220*102*42 мм |
| Масса электронного блока, не более | 0,46 кг |
