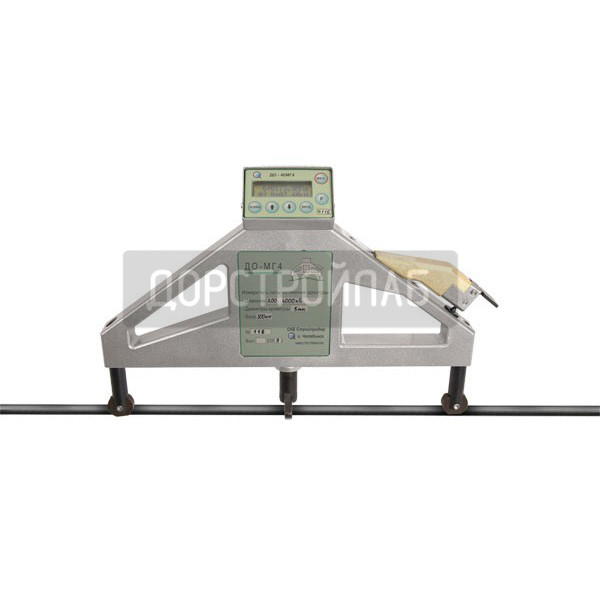

Измеритель силы натяжения арматуры ДО-40-3МГ4
Измерители силы натяжения арматуры ДО-40-3МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной и канатной арматуры железобетонных конструкций методом поперечной оттяжки по ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.
Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7 (изделия непрерывного бетонирования, шпалы, стойки ЛЭП и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.
Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены памятью на 99 результатов измерений (энергонезависимая память), имеют режим передачи данных на компьютер и часы реального времени. Индикация результатов отображается на цифровом дисплее в кН и МПа.
Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.
Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения (для одного либо двух диаметров контролируемой арматуры), габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-НМГ4 и ДО-Х-Н/ТМГ4,
где
ДО-МГ4 – обозначение типа измерителя;
Х – обозначение модификации;
Н – номинальный диаметр проволоки /условный диаметр каната;
Т – номинальный диаметр проволоки /условный диаметр каната при
варианте исполнения измерителя для двух диаметров контролируемой арматуры.
Модификация ДО-40МГ4 - предназначена для измерения силы натяжения проволоки Вр
по ГОСТ 7348-81
Модификация ДО-60МГ4 - предназначена для измерения силы натяжения канатов по
ГОСТ 13840-68.
Технические характеристики
| Наименование характеристик | ДО-40-3МГ4 |
| Диапазон измерений силы натяжения арматуры, кН | от 3 до 9 |
| Диапазон измерений силы поперечной оттяжки, кН | от 0,07 до 0,2 |
| Диаметр арматуры, мм | 3 |
| Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки, % | ±1 |
| Пределы допускаемой относительной погрешности измерения силы натяжения арматуры, % | ±3 |
| Собственная база, мм | 300 |
| Питание от элемента типа "Корунд" (6LR61),B | 9 |
| Габаритные размеры(ДхШхВ), мм | 360×65×270 |
| Масса прибора, кг | 2,6 |
Комплект поставки
Прибор, электронный блок, руководство по эксплуатации, упаковочный кейс.
По спецзаказу: диск с программным обеспечением, кабель связи с компьютером.
Гарантийный срок эксплуатации 18 месяцев.
Метрологическое и сервисное обслуживание в течение всего срока эксплуатации.
| Производитель | СКБ Стройприбор |
