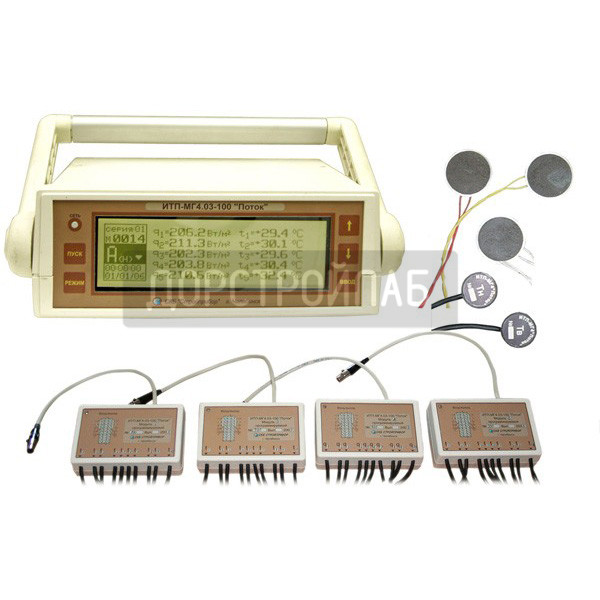

Измеритель плотности тепловых потоков и температуры 100-канальный ИТП-МГ4.03/Х(II) «Поток»
Внесен в Госреестры Казахстана, Украины, Беларуси.
ИТП-МГ4.03/Х(II) «Поток» предназначен для регистрации и измерения плотности тепловых потоков, проходящих через многослойные и однослойные ограждающие конструкции сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.
Прибор также регистрирует и измеряет температуру воздуха снаружи и внутри помещения, позволяет определять термическое сопротивление и сопротивление теплопередаче ограждающих конструкций по ГОСТ 26254 и 26602.1.
Прибор состоит из не автономных программируемых десятиканальных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект может входить до десяти модулей различного назначения.
Прибор выполняет одновременное измерение по всем каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через заданные пользователем интервалы времени. Прибор имеет функцию передачи данных на компьютер и часы реального времени. Информация, получаемая в процессе измерений, архивируется в автоматическом режиме и маркируется временем и датой измерения. Предусмотрено графическое отображение параметров во времени, распечатка в виде таблиц архивированной информации.
Питание от сети ~220В/50Гц или бесперебойное питание от аккумулятора 12В/1,3А-Ч.
Технические характеристики
| Наименование характеристик | ИТП-МГ4.03/Х(II) «ПОТОК» |
| Диапазон измерения плотности тепловых потоков, Вт/м2 | 10…999 |
| Диапазон измерения температуры, С | -30…+70 |
| Диапазон определения сопротивления теплопередаче, м2-К/Вт | 0,05…5 |
| Относительная погрешность измерения плотности тепловых потоков, не более, % | ±6 |
| Абсолютная погрешность измерения температуры, не более, °С | ±0.2 |
| Объем архивируемой информации, значений | 5000 на канал |
| Общее количество измерительных каналов | 10…100 |
| Количество измерительных каналов модуля: | |
| - канал теплового потока | Конфигурация по заказу |
| - канал температуры | Конфигурация по заказу |
| Длительность наблюдений (режим самописца), час | 1...400 |
| Интервал измерений (режим самописца), мин | 1...180 |
| Габаритные размеры, мм: | |
| - электронного блока | 205x140x85 |
| - модуля | 120x75x35 |
| - преобразователя теплового потока | Ø10x52, Ø27х2 |
| - преобразователя температуры (контактный) | Ø12х4 |
| Масса прибора с одним модулем, не более, кг | 2,2 |
Комплект поставки
Электронный блок, паста теплопроводная,
упаковочный кейс, модули с преобразователями теплового потока и температуры,
диск с программным обеспечением, кабели связи с компьютером, руководство по эксплуатации.
Конфигурация поставляемых модулей - по спецзаказу.
Гарантийный срок эксплуатации 18 месяцев.
Сервисное и метрологическое обслуживание
осуществляется в течение всего срока
эксплуатации.
| Производитель | СКБ Стройприбор |
