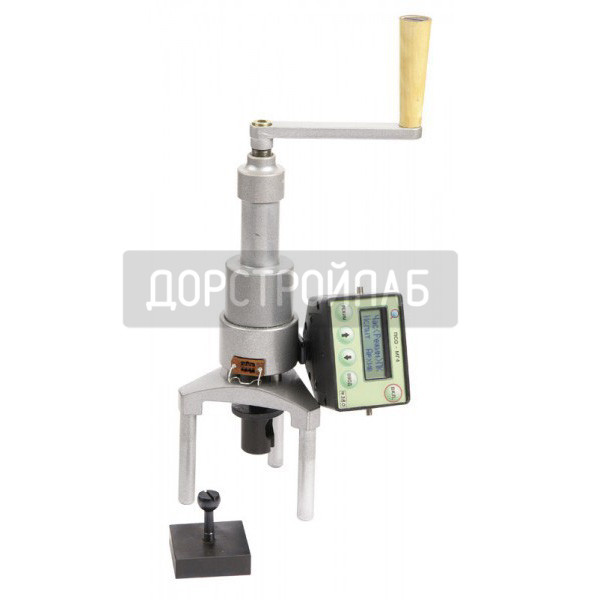

Измеритель адгезии ПСО-20МГ4 АД
Адгезиметр ПСО-20МГ4 АД предназначен для контроля прочности сцепления фактурных покрытий, керамической плитки, штукатурки, лакокрасочных, защитных покрытий с основанием методом нормального отрыва стальных дисков (пластин) по ГОСТ 28089, 28574 и др., а также для определения усилия вырыва анкерных болтов и тарельчатых дюбелей.
Область применения ПСО-20МГ4 АД – определение прочности сцепления облицовочных и защитных покрытий с основанием и усилия вырыва крепежных элементов на предприятиях стройиндустрии, объектах строительства при реконструкции и обследовании зданий и сооружений.
Особенностью приборов является наличие электронного силоизмерителя, который обеспечивает индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.
С целью повышения точности предусмотрена возможность выбора размеров приклеиваемых стальных дисков (пластин) с клавиатуры приборов, при этом происходит вычисление прочности сцепления автоматически по результатам нагружения (отрыва стального диска).
Приборы состоят из электронного блока, силовозбудителя и комплекта устройств для захвата кирпича (камней). Приборы индицируют скорость нагружения и текущую нагрузку с автоматической фиксацией усилия отрыва. Предусмотрена возможность выбора площади отрыва и автоматическое вычисление прочности сцепления в кладке стен.
Приборы оснащены энергонезависимой памятью на 100 результатов, имеют часы реального времени и функцию передачи результатов на компьютер. Индикация цифровая в кН и МПа.
Технические характеристики
| Наименование характеристик | ПСО-МГ4АД |
| Назначение | Испытание анкерных креплений фасадных систем по СТО 44416204- 010-2010 ФГУ «ФЦС», химических и др. анкеров с измерением перемещения анкера и построением зависимости «Нагрузка-перемещение» |
| Может применяться для испытания адгезии защитных, облицовочных и др. покрытий с основанием при комплектовании вилочным захватом и дисками (пластинами) | |
| Диапазон измерений силы, кН | 0,8...20 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±2 |
| Максимальный ход штока рабочего цилиндра, мм | 12 |
| Диапазон измерений датчика перемещения, мм | 0...12 |
| Пределы допускаемой абсолютной погрешности датчика перемещения, мм | ± 0,1 |
| Диапазон индикации скорости нагружения | от 1 до 25 Н/с |
| Объем памяти архива, значений | 99 для каждого из видов испытаний |
| Питание, В | 6...9,5 (элемент типа «Корунд», 6LR61) |
| Потребляемый ток, мА | 10 |
| Рабочие условия измерений, температура °С | от минус 10 до 40 |
| Габаритные размеры, мм, (ДxШxВ) | 265x170x500 |
| Масса, кг, не более | 3,9 |
Комплект поставки
Силовозбудитель с электронным блоком, упаковочный кейс, CD с программным
обеспечением, кабель связи с ПК, руководство по эксплуатации.
Дополнительно для ПСО-МГ4АД: вилочный захват для вырыва анкерных устройств.
По спецзаказу: силовая рамка и эталонные динамометры типа ДМР-МГ4 для поверки (калибровки) приборов.
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока
эксплуатации.
| Диапазон измерений силы, кН | 0,8...20 |
| Производитель | СКБ Стройприбор |
