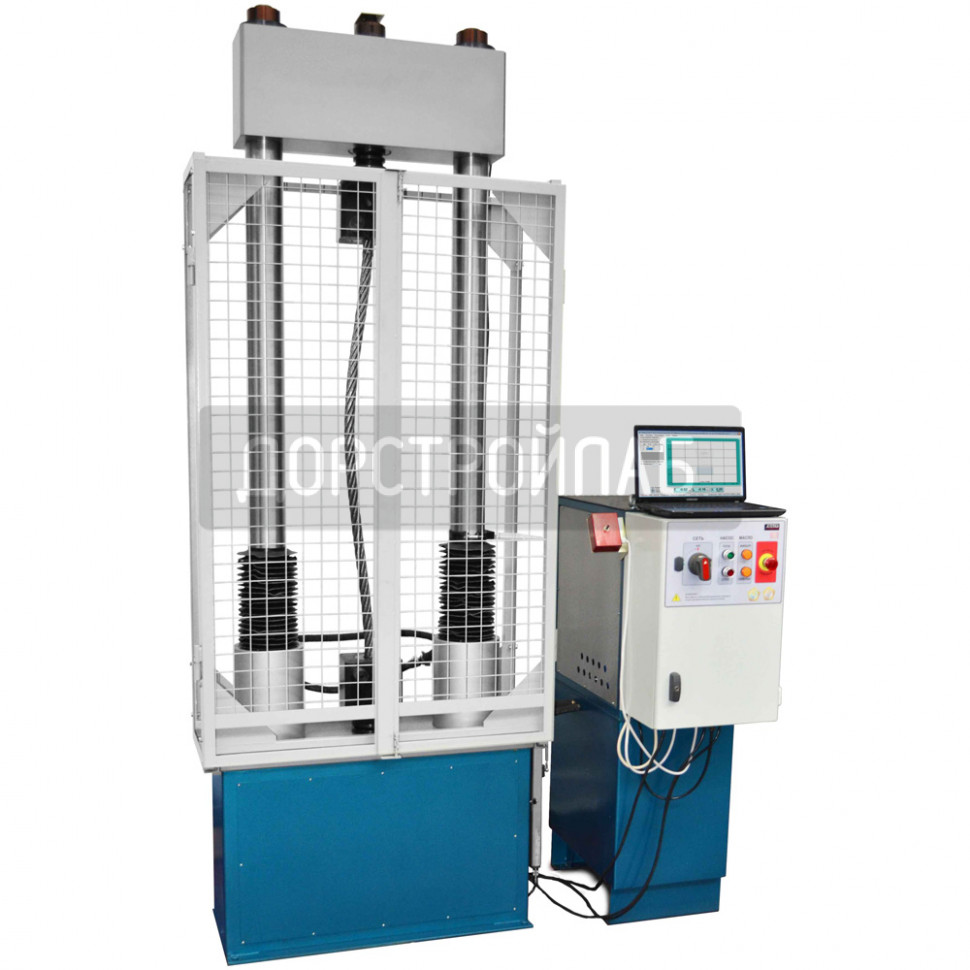

Испытательная разрывная машина ИР-500М-авто
Автоматизированные разрывные машины ИР-М-авто являются развитием ранее выпускаемых машин типа ИР-0 и МР и предназначены для статических испытаний арматуры, образцов металлов, образцов из листового и круглого проката на растяжение по ГОСТ 1497, 12004, 6996, ASTM E8, EN 10002 и др.. По заказу машины могут объединяться с прессами ИП-М-авто для проведения испытаний на изгиб по ГОСТ 6996, 14019 и др., сжатие по ГОСТ 25.503, 25.602 и др., сплющивание по ГОСТ 8695, бортование по ГОСТ 8693, раздачу по ГОСТ 8694.
Нагружающие устройства разрывных машин ИР-М-авто являются двухколонными вертикального типа с одной зоной для испытаний на растяжение, оснащены захватами с гидравлическим зажимом образца. Для испытаний на сжатие/изгиб разрывная машина ИР-М-авто оснащается нагружающим устройством типа УНИС.
Модификации разрывных машин имеют обозначение Т-FS,
где:
Т — тип машины;
F — максимальное значение нагрузки в кН;
S — тип применяемой системы измерений: «М-авто»
(система ASTM-Digital «Профессиональная»).
Цифровая система управления/измерения ASTM-Digital «Профессиональная» в комплекте с программой Testing_M-auto выполняет автоматическое управление процессом нагружения по методике и параметрами, заданными на компьютере.
Программное обеспечение Testing_M-auto позволяет обрабатывать в автоматическом режиме результаты испытаний по ГОСТ 1497, 6996, 10446, 10006, 12004, 14019, 13840, 25.503, 52627, 52628, ASTM A370-02, ASTM E8M, ASTM B 557-94, DIN 50145, EN 10002 и др., строить диаграммы нагружения в реальном времени («сила-перемещение» или «сила-деформация», «деформация-время», «перемещение-время» и т.д.) с распечаткой протоколов испытаний и диаграмм, а также осуществлять испытания на прочность в ручном режиме.
Системы ASTM-Digital изготавливаются из компонентов ведущих производителей, что обеспечивает функциональность, надежность и высокий технический уровень. Электрооборудование изготавливается из современных комплектующих, имеет несколько уровней защиты от выхода оборудования в запредельные режимы работы.
Технические характеристики
| Технические характеристики | ИР-500М-авто |
| Наибольшая номинальная нагрузка, кН | 500 |
| Высота рабочего пространства, мм | 420 |
| Ширина рабочего пространства, мм | 500 |
| Рабочий ход активного захвата, мм | 420 |
| Размеры испытываемых образцов: - диаметр цилиндрических образцов, мм; - толщина × ширина плоских образцов, мм; - диаметр образцов с головками, мм |
8-36 [0,5-40]×40 8-25 |
| Цена единицы наименьшего разряда силоизмерителя, кН | 0,01 |
| Класс точности индикации нагрузки по ISO 7500-1 | 1 - базовое исполнение; 0,5 - по заказу |
| Диапазон скоростей нагружения, кН/с | 0,5 - 50 |
| Пределы допускаемой погрешности поддержания скорости нагружения, % от заданной | ±5 |
| Пределы допускаемой погрешности измерения перемещений, % | ±2 |
| Масштаб записи диаграмм нагружения «нагрузка-деформация» | от 1:10 до 500:1 |
| Габаритные размеры, не более, мм | 1700×910×2480 |
| Масса, не более, кг | 1650 |
| Параметры электропитания | 380 В, 50 Гц |
| Потребляемая мощность, не более, кВт | 3,5 |
Комплект поставки
| Наименование комплектующих | ИР-500М-авто |
| Нагружающее устройство для испытания на растяжение с клиновыми захватами с гидравлическим зажимом образца | + |
| Комплект обойм для зажима круглых образцов (по 4 шт) | Ø8..18 мм Ø18..36 мм |
| Комплект обойм для зажима плоских образцов (по 4 шт) | толщина 0,5..30 мм 20..40 мм |
| Цифровая система управления/измерения ASTM-Digital "Профессиональная" на базе ЭВМ * | + |
| Программное обеспечение | + |
| Цифровой преобразователь перемещения (дискретность 5 мкм) | + |
| Комплект монтажных частей | + |
| Комплект эксплуатационной документации | + |
| Свидетельство о первичной поверке | + |
| Дополнительные устройства и приспособления | |
| Нагружающее устройство для испытания на изгиб/сжатие | УНИС-500 |
| Эталонные динамометры растяжения 3-го разряда | ДОРЭ-50И-3 ДОРЭ-500И-3 |
| Датчики измерения деформации (экстензометры) | ДДТ-50 / Epsilon |
| Комплект обойм для зажима круглых образцов (по 4 шт) | Ø3..8 мм |
* ЭВМ не входит в стандартный комплект поставки и поставляется по отдельному заказу.
По желанию Заказчика для проведения пуско-наладочных работ и обучения работе возможен выезд наших специалистов.
| Производитель | ЗИПО |
