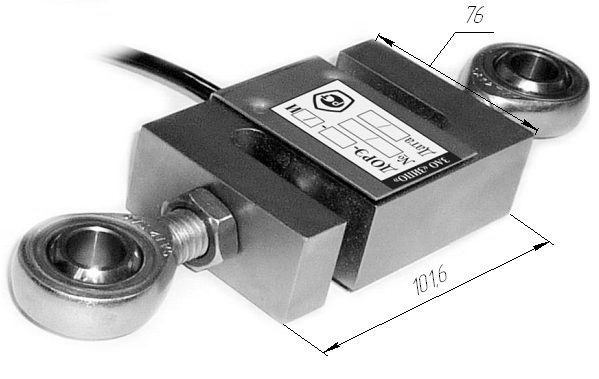

Динамометр растяжения ДОРЭ-0,5И-3 (5-50 кг)
Электронные динамометры предназначены для измерения статической силы растяжения. Использование серийных тензометрических датчиков в совокупности с современными модулями ASTM-Digital обеспечивает высокую надежность, широкие функциональные возможности и удобство использования.
Динамометры отличаются пределами измерений,
дискретностями отсчетного устройства, разрядами по ГОСТ 8.065,
классами точности по ISO 376, массой и габаритными размерами и имеют обозначение
ДОMЭ-XИ-Y/К, где:
M – вид измеряемой силы (Р – растяжение,
С – сжатие, У – универсальные);
X – наибольший предел измерения, кН;
Y – разряд динамометров по ГОСТ 8.065 (1;
3);
К – класс точности по ISO 376 (0,5; 1;
2).
Отличительные особенности:
- удобное пользовательское меню;
- большой графический дисплей;
- именованная шкала (индикация силы в абсолютных значениях в кН);
- применение тензодатчиков с термокомпенсацией в диапазоне температур 5...40°С;
- встроенный программируемый линеаризатор и цифровой фильтр;
- использование универсальных датчиков на растяжение и сжатие;
- использование до 10 датчиков (разных по нагрузке) с одним модулем ASTM-Digital;
- фиксирование максимального значения силы за период нагружения;
- встроенный канал управления внешними устройствами по заданной нагрузке;
- программное обеспечение DynaTEST для управления динамометром;
- малый вес и габаритные размеры.
Технические характеристики
| Наименование характеристик | Наибольший предел измерений (НПИ), кН | |||||||||||
| 0,5 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | 2000 | |
| Диапазон измерений, кН | 0,05-0,5 | 0,1-1 | 0,2-2 | 0,5-5 | 1-10 | 2-20 | 5-50 | 10-100 | 20-200 | 50-500 | 100-1000 | 200-2000 |
| Цена единицы наименьшего разряда цифрового измерителя | 0,0001 от наибольшего предела измерений | |||||||||||
| Масса динамометра, кг | 0,9 | 1,0 | 1,2 | 2,1 | 1,2 | 1,5 | 4,9 | 8,7 | 9,4 | |||
| Примечание: присоединительные резьбы ДОРЭ - стандартные поверки отечественных разрывных машин | ||||||||||||
| Класс точности по ISO 376 | Пределы допускаемой относительной погрешности, % |
| 0,5 | ± 0,12 |
| 1 | ± 0,24 |
| 2 | ± 0,45 |
| Класс точности по ISO 376 | Пределы допускаемого относительного размаха показаний (b), % | Пределы допускаемого относительного гистерезиса (v), % | Пределы допускаемого относительного изменения нулевых показаний (f0), % | Пределы допускаемой погрешности градуировочной характеристики (fc), % |
| 0,5 | 0,10 | ±0,15 | ±0,025 | ±0,050 |
| 1 | 0,20 | ±0,30 | ±0,050 | ±0,10 |
| 2 | 0,40 | ±0,50 | ±0,10 | ±0,20 |
| Примечание: динамометры с пределом измерений свыше 500 кН выпускаются только 2-го класса точности. | ||||
Комплект поставки
- тензометрический датчик силы;
- блок питания;
- модуль ASTM-Digital;
- кабель интерфейсный RS-232;
- сигнальный кабель;
- программное обеспечение DynaTEST;
- свидетельство о поверке;
- паспорт;
- сумка-футляр.
| Производитель | ЗИПО |
| Диапазон датчика | 0,5 кН |
