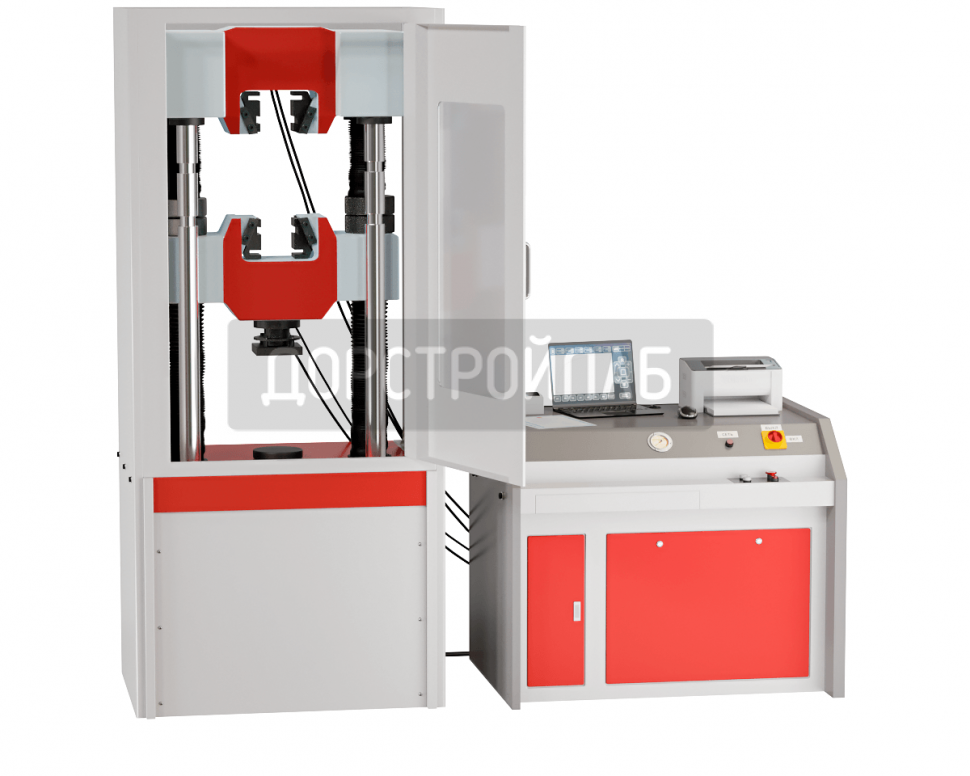

Универсальные разрывные машины ГОСТ-ТЕСТ серии МИГ до 2000 кН
Машины испытательные ГОСТ серии МИГ представляют собой образец точности, надежности и универсальности. Данные машины предназначены для проведения испытаний на растяжение, сжатие, изгиб, трение, сдвиг и других испытаний образцов материалов и конструкций.
Испытательные системы данного типа отличаются своей универсальностью, точностью и эргономичностью, снабжены высокопрецизионными датчиками силы, линейного перемещения и деформации.
Машины испытательные МИГ имеют уникальную конструкцию силовой рамы, гидропривода и высокоточного устройства управления нагружением.
Основные преимущества:
- Безфрикционная система нагружения.
- Повышенная точность измерения нагрузки, перемещения и деформации.
- Автоматическое устройство позиционирования поршня рабочего цилиндра на масляной подушке.
- Многоколонная конструкция силовой рамы, обеспечивающая высокую жесткость нагружающей системы, позволяет работать на предельных нагрузках.
- Автоматические поглотители динамического удара, возникающего при значительных нагрузках в момент разрушения образца.
- Система обратной связи с машиной по контролю заданной скорости по нагружения, возрастания напряжения, деформации образца.
- Точность измерения нагрузки достигает 0,25% от величины текущего значения.
Для машин испытательных ГОСТ серии МИГ доступен широкий выбор захватов и приспособлений: захваты клинового типа, приспособления на изгиб, трение, прокол, плиты для проведения испытания на сжатие, захваты для испытания образцов с головками, самовыравнивающиеся адаптеры и т.д.
Для определения модуля упругости, предела текучести, относительного удлинения, сужения и других характеристик доступны контактные и бесконтактные экстензометры, LVDT датчики (линейный дифференциальный трансформатор с переменным коэффициентом передачи), датчики перемещения, дефлектометры (прогибомеры).
В дополнительной комплектации доступны как стандартные термокриокамеры, высокотемпературные камеры, муфельные печи и специальные в соответствии с техническими требованиями Заказчика.
| Максимальная нагрузка | до 150 кН | до 300 кН | до 600 кН | до 1000 кН | до 1500 кН | до 2000 кН | |||
| Пределы допускаемой относительной погрешности измерений силы | ±0,5% или ±1,0% *(согласно ISO 7500 или ASTM E4 в диапазоне 1-100% от номинального усилия датчика) | ||||||||
| Скорость испытания | до 200 мм/мин * | ||||||||
| Ход поршня силового гидроцилиндра | до 1000 мм * | ||||||||
| Пределы допускаемой абсолютной погрешности измерений линейного перемещения | ±0,005 мм (в диапазоне от 0,1 до 2,5 мм включительно) | ||||||||
| Пределы допускаемой относительной погрешности измерений линейного перемещения | ±0,5 или ±1,0 % *(в диапазоне свыше 2,5 мм до 100 % от верхнего предела измерений включительно) | ||||||||
| Ширина рабочей зоны | до 1000 мм * | ||||||||
| Высота силовой рамы | до 4000 мм * | ||||||||
| Ширина силовой рамы | до 2000 мм * | ||||||||
| Глубина силовой рамы | до 1500 мм * | ||||||||
| Масса силовой рамы | до 2000 кг * | до 3000 кг * | до 5000 кг * | до 9000 кг * | |||||
| Условия эксплуатации: | |||||||||
| Напряжение | от 187 В до 402 В | ||||||||
| Ток | не более 10 А | не более 10 А | не более 15 А | ||||||
| Частота | от 49 Гц до 51 Гц | ||||||||
| Мощность | не более 2,5 кВт | не более 3,0 кВт | не более 5,0 кВт | ||||||
| Температура окружающего воздуха | от +1 °С до +45 °С | ||||||||
| Относительная влажность окружающего воздуха | не более 80 % | ||||||||
| Атмосферное давление, (мм рт. ст.) | от 84 кПа до 106 кПа (от 630 до 795) | ||||||||
| Производитель | ГОСТ |
