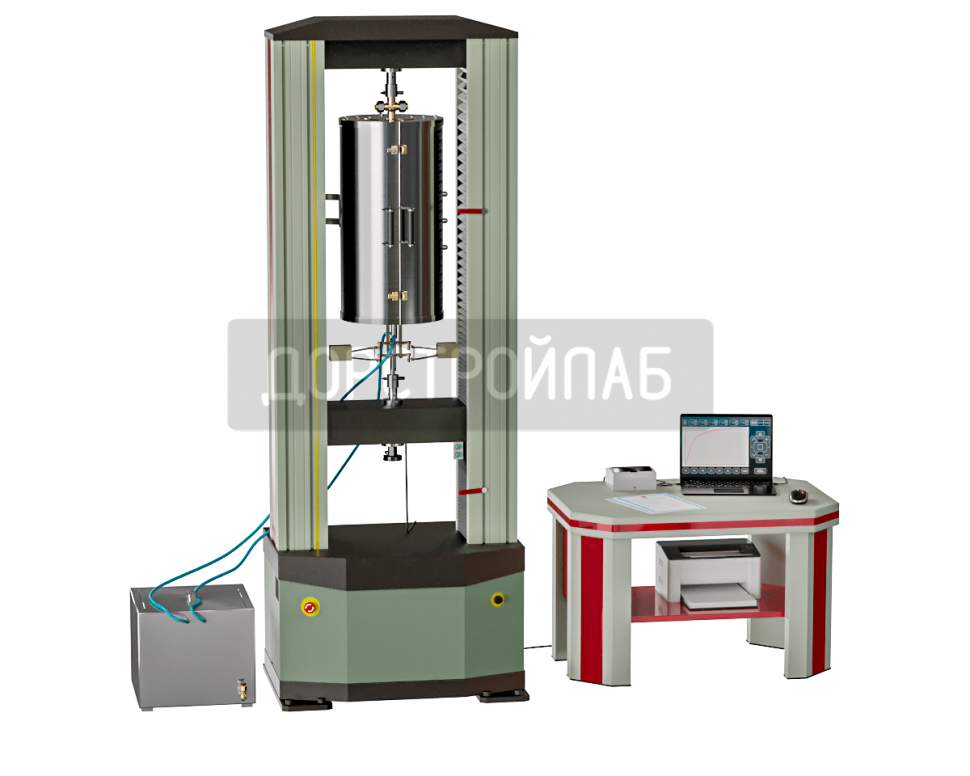

Универсальные разрывные машины ГОСТ-ТЕСТ серии МИМ до 600 кН
Машины испытательные ГОСТ серии МИМ с предельной развиваемой нагрузкой до 600 кН (60 000 кгс/мм2) и с двухколонным исполнением силовой рамы предназначены для испытания широкого спектра образцов материалов, таких как жесткие и армированные пластики, композиты, геотекстиль, металлы. Данные машины позволяют проводить испытания на растяжение, сжатие, изгиб, сдвиг, прокол, отрыв, адгезию и т.д.
Испытательные системы данного типа отличаются своей универсальностью, долговечностью, точностью и эргономичностью, снабжены высокопрецизионными сменными датчиками силы, линейного перемещения и деформации.
Доступен широкий спектр жестко закрепляемых силоизмерительных датчиков следующих номиналов: 10 кН, 15 кН, 20 кН, 30 кН, 40 кН, 50 кН, 60 кН, 70 кН, 80 кН, 90 кН, 100 кН, 200 кН, 300 кН, 400 кН, 500 кН, 600 кН.
Доступен широкий спектр навесных силоизмерительных датчиков следующих номиналов: 50 Н, 100 Н, 250Н, 500 Н, 1 кН, 2 кН, 3 кН, 5 кН.
Диапазон нагрузок от 0,2% до 100% от номинального значения силоизмерительного датчика. Например, датчик силы с номинальной нагрузкой 300 кН будет работать от 600 Н (60 кгс/мм2).
Машины испытательные МИМ имеют уникальную конструкцию силовой рамы, винта перемещения и высокоэнергоэффективного механизма привода.
Благодаря возможности программно задавать положение траверсы в пределах рабочего пространства, операторы могут устанавливать массивные образцы с минимальными усилиями.
Диапазон поддерживаемых рабочих скоростей от 0,001 мм/мин до 1500 мм/мин в зависимости от модификации испытательной машины и упругости испытываемого материала.
Для определения модуля упругости, предела текучести, относительного удлинения, сужения и других характеристик доступны контактные и бесконтактные экстензометры, LVDT датчики (линейный дифференциальный трансформатор с переменным коэффициентом передачи), датчики перемещения, дефлектометры (прогибомеры).
В дополнительной комплектации доступны как стандартные термокриокамеры, высокотемпературные камеры, муфельные печи и специальные в соответствии с техническими требованиями Заказчика.
Машины испытательные МИМ настолько типа силовой рамы изготовляются как со стандартной высотой и шириной рабочей зоны, так и с увеличенными значениями.
| Максимальная нагрузка | до 50 кН | до 100 кН | до 300 кН | до 600 кН | |
| Возможные номиналы дополнительных датчиков силы | 500 Н, 1 кН, 2 кН, 3 кН, 5 кН, 10 кН, 15 кН, 20 кН, 30 кН, 40 кН, 50 кН | 500 Н, 1 кН, 2 кН, 3 кН, 5 кН, 10 кН, 15 кН, 20 кН, 30 кН, 40 кН, 50 кН, 60 кН, 70 кН, 80 кН, 90 кН, 100 кН | 50 кН, 60 кН, 70 кН, 80 кН, 90 кН, 100 кН, 200 кН, 300 кН | 100 кН, 200 кН, 300 кН, 400 кН, 500 кН, 600 кН | |
| Пределы допускаемой относительной погрешности измерений силы | ±0,5% или ±1,0% *(согласно ISO 7500 или ASTM E4 в диапазоне 1-100% от номинального усилия датчика) | ||||
| Минимальная скорость испытания | 0,001 мм/мин | ||||
| Максимальная скорость испытания | до 1500 мм/мин * | ||||
| Пределы допускаемой абсолютной погрешности измерений линейного перемещения | ±0,005 мм (в диапазоне от 0,1 до 2,5 мм включительно) | ||||
| Пределы допускаемой относительной погрешности измерений линейного перемещения | ±0,5 или ±1,0 % *(в диапазоне свыше 2,5 мм до 100 % от верхнего предела измерений включительно) | ||||
| Максимальный ход траверсы | до 3000 мм * | ||||
| Расстояние между колоннами | до 1000 мм * | ||||
| Высота силовой рамы | до 4000 мм * | ||||
| Ширина силовой рамы | до 1500 мм * | ||||
| Глубина силовой рамы | до 1000 мм * | ||||
| Масса силовой рамы | до 3500 кг * | ||||
| Условия эксплуатации: | |||||
| Напряжение | от 187 В до 242 В | от 187 В до 242 В | от 187 В до 402 В | от 187 В до 402 В | |
| Ток | не более 10 А | не более 10 А | не более 15 А | не более 20 А | |
| Частота | от 49 Гц до 51 Гц | ||||
| Мощность | не более 1,5 кВт | не более 2,0 кВт | не более 5,0 кВт | не более 6,5 кВт | |
| Температура окружающего воздуха | от +1 °С до +45 °С | ||||
| Относительная влажность окружающего воздуха | не более 80 % | ||||
| Атмосферное давление, (мм рт. ст.) | от 84 кПа до 106 кПа (от 630 до 795) | ||||
Примечание: * - в зависимости от технического задания Заказчика.
| Производитель | ГОСТ |
